便携式孔板自动测量仪

便携式孔板自动测量仪应用光学成像，光栅位移传感器和压电晶体传感器原理对孔板多参数进行几何量综合测量。

【技术指标】

-> 孔径测量范围：DN50～620mm；d 12.5～280mm

-> 孔径显示当量：0.001mm

-> 孔径测量不确定度：0.005mm

-> 开孔圆度测量不确定度：0.005㎜

-> 驱动电机：DC微型电机

-> 测力：双向测力机构，测力达1N后自动发讯

-> 测量时间：12.5～280mm孔径范围内，可根据被测孔径公称直径设置测量时间

-> 测量范围：0～25mm

-> 显示当量：0.001mm

-> 平面度、平行度测量不确定度：0.008mm

-> 驱动电机： DC微型电机

-> 动作控制：具有提升、保持、下降、施压稳定后自动采样功能。

-> 工作台直径：200mm/300 mm

-> 工作台旋转范围：0～360゜

-> 驱动电机：DC微型步进电机，最小步进角1.5゜

-> 孔板夹持方式：真空泵吸附机械式紧固。

-> 测量范围：0～5mm

-> 驱动电机：DC微型步进电机

-> Y轴移动H值设置：0.5mm、1mm、1.5mm、2mm四档

-> 运动方向与X测量方向垂直。

-> 物镜放大倍数：5x

-> 总放大倍数：50x

-> 测微目镜测量范围：0～3mm

-> 最小读数值：0.001mm

-> 测量不确定度：0.004mm

-> 照明方式：中央垂直入射式

-> 电源供给：控制箱供给3.6V LED

-> 附件：90゜、135゜转向反射镜

-> 评定参数：轮廓算术平均偏差Ra

-> 测量范围：Ra≥0.1～10μm

-> 示值误差：≤±15%（应用≤5%的多刻线样板校准）

-> 示值变动量：≤±12%，固定场合使用≤±6%

-> 传感器触针半径：10±2.5μm

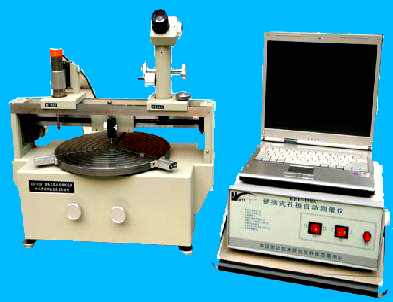

便携式孔板自动测量仪是为检测在天然气流量计量中使用得最广泛的孔板差压式流量计中的节流组件“孔板”的几何量参数的专用仪器。该仪器采用全封闭式光栅传感器组成的X向和Z向测量系统、专用测量显微镜系统，应用双弦法原理 在外设计算机的配合下对孔板的开孔直径dm、开孔圆度△d、孔板厚度E、上游端面的平面度△P、上下游端面的平行度△E、开孔圆筒部分的长度e、上游端面与开孔圆筒部分入口边缘的尖锐度rk等多项参数进行综合自动测量并自动计算测量结果；环境温度变化对测量结果的影响可自动修正；能保存所有的测量结果并随时调阅，其测量结果和证书均可自动打印。便携式孔板自动测量仪布局合理、结构新颖、紧凑、测量精度高（各项参数最小读数值为1微米）、性能好、抗干扰性强；体积小、重量轻、操作简便、便于携带，适用于固定和流动场合对孔板多项参数进行综合测量。本仪器广泛应用于石油天然气采输中孔板差压式流量计的计量和溯源。该仪器分别由光学系统、机械系统、控制系统和笔记本电脑组成。
