自力式系列结构介绍及选型说明 -1-page1of14 第一节 zzy型自力式压力调节阀 1．前言 zy型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动 力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。 具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于石油、化工、电力、冶 金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质 减压稳压或泄压稳压的自动控制。能在无电、无气的场合使用，附设冷凝器，可在350℃ 蒸汽下连续工作。 2．原理： 2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。介质由阀前流入阀体，经 阀芯、阀座节流后输出。另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入 执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯 位移，

自力式系列结构介绍及选型说明 -1-page1of12 第一节 zzy型自力式压力调节阀 1．前言 zy型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动 力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。 具有动作灵敏，密封性好，压力设定点波动小等优点，广泛使用于石油、化工、电力、冶 金、食品、轻纺、机械制造和居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质 减压稳压或泄压稳压的自动控制。能在无电、无气的场合使用，附设冷凝器，可在350℃ 蒸汽下连续工作。 2．原理： 2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。介质由阀前流入阀体，经 阀芯、阀座节流后输出。另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入 执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯 位移，

阐述了进口iwk自力式调压阀的改进措施和效果。

介绍一种与需要调节压力管路系统并联的自力式压力调节阀的工作原理、结构特点和工作特性等。通过模拟试验系统,检测了调节阀的性能。

阐述了进口iwk自力式调压阀的改进措施和效果。

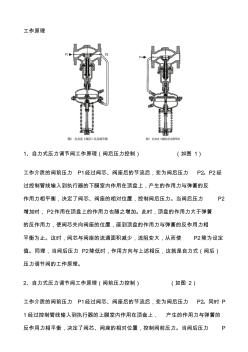

工作原理 1、自力式压力调节阀工作原理（阀后压力控制）（如图1） 工作介质的阀前压力p1经过阀芯、阀座后的节流后，变为阀后压力p2。p2经 过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反 作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当阀后压力p2 增加时，p2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧 的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相 平衡为止。这时，阀芯与阀座的流通面积减少，流阻变大，从而使p2降为设定 值。同理，当阀后压力p2降低时，作用方向与上述相反，这就是自力式（阀后） 压力调节阀的工作原理。 2、自力式压力调节阀工作原理（阀前压力控制）（如图2） 工作介质的阀前压力p1经过阀芯、阀座后的节流后，变为阀后压力p2。同时p 1经过控制管线输入到执行器的上膜室内作用在顶盘上，
