项目名称螺栓联接拉伸

针对大直径螺栓的拉伸试验要求,设计了一种拉伸试验装置。本试验装置的设计参照了gb/t3098.1-2000《紧固件机械性能螺栓、螺钉和螺柱》中关于螺栓拉伸试验附具的要求。

对螺栓力学性能做出规定的iso898-1中规定,为了测得拉伸强度rm,用制品或者由制品切削加工出来的光滑试样进行拉伸试验,但在螺纹应力计算时用到的有效截面面积as的值往往成为问题。还有,对于正在修订审议中的iso/cd898-1:2005准备追加测定制品屈服强度以及断裂伸长率的试验方法,其关于试验条件和特性值的定义的妥当性尚未充分讨论。在本研究工作中,对两种尺寸(m10×1.25和m8)及两个强度级别(8.8和12.9)的螺栓,用制品和光滑试样进行拉伸试验,将得到的结果与弹塑性fem分析的结果做比较,考察自由螺纹部分对拉伸性能的影响。

针对小直径螺栓和螺钉的拉伸试验要求,设计了一种拉伸试验装置。本试验装置满足国家标准gb/t3098.1-2000《紧固件机械性能螺栓、螺钉和螺柱》[1]中关于螺栓螺钉拉伸试验附具的要求。

1 jls-a静态螺栓组联接实验台 一、功能简介： 现代各类机械中均广泛采用螺栓进行联接，如何计算和测量螺栓及螺栓组在 受力情况及静、动态参数，是工程技术人员的一个重要课题，本实验台通过对螺 栓组的受力进行测试和分析，使学生更深入的了解这方面的知识，为以后在社会 工程中奠定基础。 二、实验目的： 1、掌握螺栓组联接受外载后，螺栓和被联接体的受力及变形的变化规律。 2、绘制螺栓的载荷分布图及螺栓与被联接载荷——变形曲线。 3、了解机械参数电测的基本方法及应变仪的使用方法。 三、实验设备： 1、螺栓组联接实验台的机械结构及试验原理 2 1-底脚螺钉2-安装底板3-传感器支撑板4-荷重传感器5-加载螺杆6-螺 杆套7-杠杆8-悬臂9-弹性块101-被连接件11-试验螺栓 （2）静态电阻应变仪工作原理 电阻应变仪是利用金属材料的特性，将非电量的变化转换成电量

螺栓联接习题课

文章详细地介绍了某核电厂使用的一种新型的全自动螺栓拉伸机的结构及工作原理,重点分析了该螺栓拉伸机的拉伸组件、带液压缸的夹紧机构的优越性,并通过在压力容器制造厂和核电现场对拉伸机的实际应用,证明了该螺栓拉伸机的良好使用性能。

**资讯http://www.***.*** **资讯http://www.***.*** **资讯http://www.***.***

螺纹联接设计：单个螺栓联接的强度计算 作者：信息来源:无忧标准件2007-6-4 字体大小:小中大网友评论0条进入论坛 螺纹联接根据载荷性质不同，其失效形式也不同：受静载荷 螺栓的失效多为螺纹部分的塑性变形或螺栓被拉断。受变载 荷螺栓的失效多为螺栓的疲劳断裂。对于受横向载荷的铰制 孔用螺栓联接，其失效形式主要为螺栓杆剪断，栓杆或被联 接件孔接触表面挤压破坏。如果螺纹精度低或联接时常装 拆，很可能发生滑扣现象。... 螺纹联接根据载荷性质不同，其失效形式也不同：受静载荷 载荷螺栓的失效多为螺纹部分的塑性变形或螺栓被拉断；受 变载荷螺栓的失效多为螺栓的疲劳断裂；对于受横向载荷的 铰制孔用螺栓联接，其失效形式主要为螺栓杆剪断，栓杆或 被联接件孔接触表面挤压破坏；如果螺纹精度低或联接时常 装拆，很可能发生滑扣现象。 螺栓与螺母的螺纹牙及其他各部分尺寸根据等 强度原则及

1 jls-c螺栓组及单螺栓联接静、动态综合实验台 一、功能简介 现代各类机械中，广泛应用螺栓进行联接，如何计算和测量螺栓受力情况及 静、动态特性参数，是工程技术人员的一个重要课题。jls-c螺栓联接实验台是 本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。 本实验台采用全新现代测试手段，利用传感器及计算机对螺栓联接静、动态参数 进行采集、处理、仿真的实验设备，其设计紧密结合螺栓联接的教学内容，可完 成螺栓应力与变形的测试与分析，测量数据稳定、重复性好，是当前理想的基础 教学实验设备。 二、性能特点 1、该实验台为螺栓组及单螺栓的组合实验台，同时具有螺栓组静态实验及单螺 栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。 2、螺栓静动态受力、变形、刚度，轴向载荷，预紧拉力等实验。 3、通过计算机测试分析软件自动进行螺栓联接动静

针对国内外关于外伸端板高强螺栓受拉连接的受力分析方法,研究端板刚性、弹塑性、塑性和t形件4种力学计算模型。端板刚性分析中将端板按无弯曲变形的刚性体考虑;弹塑性分析中假定受拉翼缘两侧的两排螺栓承担相同拉力,并考虑端板的部分塑性变形;塑性分析中每个螺栓的受力依赖于其本身的承载力,各排螺栓随拉力的增大依次达到屈服;t形件模型考虑端板的弹塑性变形,将受拉翼缘和螺栓简化为t形连接件。通过例题研究4种计算模型下高强螺栓受拉连接的计算方法,可为工程设计提供参考。

:0 第1页共18页 联接螺栓的强度计算方法 :0 第2页共18页 一．连接螺栓的选用及预紧力： 1、已知条件： 螺栓的s＝730mpa 螺栓的拧紧力矩t=49n.m 2、拧紧力矩： 为了增强螺纹连接的刚性、防松能力及防止受载螺栓的滑动，装配时需要预紧。 其拧紧扳手力矩t用于克服螺纹副的阻力矩t1及螺母与被连接件支撑面间的 摩擦力矩t2。装配时可用力矩扳手法控制力矩。 公式：t=t1+t2=k*0f*d 拧紧扳手力矩t=49n.m 其中k为拧紧力矩系数，0f为预紧力nd为螺纹公称直径mm 其中k为拧紧力矩系数，0f为预紧力nd为螺纹公称直径mm 摩擦表面状态k值 有润滑无润滑

:0 第1页共18页 联接螺栓的强度计算的方法 :0 第2页共18页 一．连接螺栓的选用及预紧力： 1、已知条件： 螺栓的s＝730mpa 螺栓的拧紧力矩t=49n.m 2、拧紧力矩： 为了增强螺纹连接的刚性、防松能力及防止受载螺栓的滑动，装配时需要预紧。 其拧紧扳手力矩t用于克服螺纹副的阻力矩t1及螺母与被连接件支撑面间的 摩擦力矩t2。装配时可用力矩扳手法控制力矩。 公式：t=t1+t2=k*0f*d 拧紧扳手力矩t=49n.m 其中k为拧紧力矩系数，0f为预紧力nd为螺纹公称直径mm 其中k为拧紧力矩系数，0f为预紧力nd为螺纹公称直径mm 摩擦表面状态k值 有润滑无润滑

联接螺栓的预紧力和防松

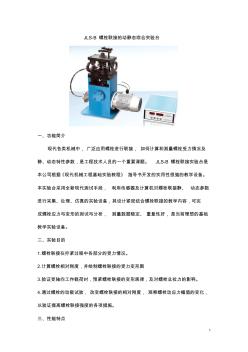

1 jls-b螺栓联接的动静态综合实验台 一、功能简介 现代各类机械中，广泛应用螺栓进行联接，如何计算和测量螺栓受力情况及 静、动态特性参数，是工程技术人员的一个重要课题。jls-b螺栓联接实验台是 本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。 本实验台采用全新现代测试手段，利用传感器及计算机对螺栓联接静、动态参数 进行采集、处理、仿真的实验设备，其设计紧密结合螺栓联接的教学内容，可完 成螺栓应力与变形的测试与分析，测量数据稳定、重复性好，是当前理想的基础 教学实验设备。 二、实验目的 1.螺栓联接在拧紧过程中各部分的受力情况。 2.计算螺栓相对刚度，并绘制螺栓联接的受力变形图 3.验证受轴向工作载荷时，预紧螺栓联接的变形规律，及对螺栓总拉力的影响。 4.通过螺栓的动载试验，改变螺栓联接的相对刚度，观察螺栓动应力幅值的变化， 以验证提高

螺栓组的载荷计算一般认为是各螺栓均分工作压力,但实际上各个螺栓受力可能是不相等的。以内啮合齿轮泵上的螺栓为研究对象,对压力进行合理分区,利用solidworks中的simulation功能来分析螺栓受力情况,然后计算受力最大螺栓的应力。通过此方法可以检验能否采用低精度等级的螺栓以节约生产成本。

针对涡轴转子联接螺栓的蠕变应变及蠕变寿命问题展开了讨论。建立了简化螺栓连接的二维轴对称有限元模型,选择工程上常用的norton蠕变本构模型,分析计算了该联接螺栓在不同应力水平、不同温度、不同工作时间的蠕变应变。采用蠕变应变极限法和蠕变持久强度寿命法对联接螺栓在工作温度为300℃时的蠕变寿命进行了估算,并分析了联接螺栓因蠕变应变引起轴向变形对预紧力大小的影响。

ky—310牙轮钻机行走机构中的横轴与平台机架的联接,原采用u型螺栓联接横轴,如图1所示。由于横轴较长,外径较粗(φ250mm),重量较大,牙轮钻机又经常在频繁冲击和强烈振动环境下穿孔作业,所以,u型螺栓受较大的冲击载荷。因此,牙轮钻机钻孔在作业或行走时,u型螺栓常被拉断。

液压装置轴向拉伸螺栓,螺栓在恢复自由变形时将冲击螺栓连接件,此时很难定量计算最终的螺栓预紧力,目前工程上一般采用实验数据给出液压拉伸油压与最终螺栓预紧力的关系图.鉴于此,在材料力学中杆件的伸长量变形公式基础上,理论计算出绝对螺栓预紧力,同时结合蒸汽发生器螺栓测量的大量螺栓拉伸数据,利用离散数据的最小二乘法拟合工具,得到绝对螺栓预紧力与残余螺栓预紧力的函数关系式,为后续液压拉伸工具的设计提供一定的指导.

部装是总装的基础，部装件的合格率与调试的进度紧密相关，与装配周期密切相关。减少总装时的拆装次数，可以降低部件的损耗率。既节省时间又降低成本。

介绍了胀塞式普通螺栓联接,它具有结构紧凑,装拆方便,并可按不同过盈量及胀拉长度,来调整齿面正压力的大小和部位.胀塞式普通螺栓联接与普通螺栓联接进行对比分析后得出:胀塞式普通螺栓联接具有双面接触,压力大、摩擦力大的特点,它的摩擦力矩比普通螺栓联接大得多,因此,胀塞式普通螺栓联接,在变载荷作用下,具有更好的防松能力,是一种新型的防松装置.

通过对普通联接螺栓的预紧力和防松问题进行研究分析,得出可靠的确定螺栓预紧力和螺栓防松的方法,对于船舶设计有较好实用价值。

本文介绍了新型螺栓联接综合实验台的结构,分析并验证了联接件和被联接件间的受力关系,进一步阐述了提高螺栓抗疲劳强度的各项措施。
