桥梁桩基的质量直接影响桥梁的使用安全性,桩基又属于隐蔽工程,对其成桩完整性的检测尤为重要,本文以某桥钻孔灌注桩检测为依据,研究了超声波透射法检测桩基完整性的可行性.

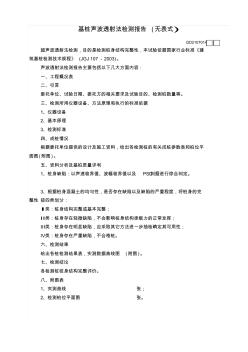

整性 2、基本原理 3、检测标准 声波透射法检测报告主要包括以下几大方面内容： 一、工程概况表 二、引言 委托单位、试验日期、委托方的相关要求及试验目的、检测桩数量等。 三、检测所用仪器设备、方法原理和执行的标准依据 1、仪器设备 基桩声波透射法检测报告(无表式) gd2107014 超声波透射法检测，目的是检测桩身结构完整性，本试验依据国家行业标准《建 筑基桩检测技术规程》(jgj107－2003)。 1、桩身缺陷：以声速临界值、波幅临界值以及psd判据进行综合判定。 3、根据桩身混凝土的均匀性，是否存在缺陷以及缺陷的严重程度，将桩身的完 按四类划分： 四、成桩情况 根据委托单位提供的设计及施工资料，给出各检测桩的有关成桩参数表和桩位平 面图(附图)。 五、资料分析及基桩质量评判 六、检测结果 给出各桩检测结果表，实测数据曲线图(附图)。 七、检测结论 各检测桩桩身结构完

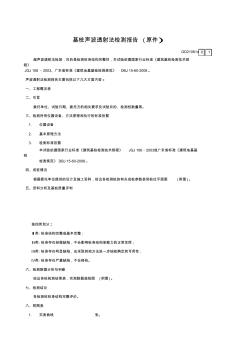

01 声波透射法检测报告主要包括以下几大方面内容: 一、工程概况表 二、引言 委托单位、试验日期、委托方的相关要求及试验目的、检测桩数量等。 三、检测所用仪器设备、方法原理和执行的标准依据 1.仪器设备 2.基本原理方法 3.检测标准依据 基桩声波透射法检测报告(原件) gd210614 超声波透射法检测，目的是检测桩身结构完整性，本试验依据国家行业标准《建筑基桩检测技术规 程》 jgj106－2003、广东省标准《建筑地基基础检测规范》dbj15-60-2008。 五、资料分析及基桩质量评判 本试验依据国家行业标准《建筑基桩检测技术规程》jgj106－2003或广东省标准《建筑地基基 础 检测规范》dbj15-60-2008。 四、成桩情况 根据委托单位提供的

声波透射法在大直径基桩检测中的应用——依据超声脉冲波在混凝土中传播的特点以及穿过混凝土缺陷时声参量变化的原理，声波透射法检测灌注桩混凝土的均匀性、评定混凝土的参考力学强度、检测桩身完整性具有方法有效、准确度高等优点。　　

对超声波透射法用于基桩检测的原理进行了总结,重点对其方法的应用作了介绍,提出了声测管的埋置与安装,最后简述了其在基桩检测中的分析处理。只有利用超声波透射法定性和定量指标,才能科学评价基桩质量,发现基桩缺陷,并为基桩消除安全隐患提供依据。

基桩超声波透射法 检测报告 工程名称： 工程地点： 委托单位： 检测日期： 报告总页数： 报告编号： 合同编号： 湖北兴达路桥股份有限公司 中心试验室 ******大桥 基桩超声检测报告 现场检测人员： （上岗证号） 报告编写： （上岗证号） 校核： （上岗证号） 审核： （上岗证号） 授权签字人： 声明： 1、本报告涂改、错页、换页、漏页无效； 2、检测单位名称与检测报告专用章名称不符者无效； 3、本报告无检测、审核、授权签字人签字无效； 4、未经书面同意不得部分复制或作为他用； 5、如对本检测报告有异议或需要说明之处，可在报告发出后15天 内向本检测单位书面提出，本单位将于5日内给予答复。 检测单位： 地址： 邮编： 电话： 传真： 首页 工程名称 检测性质委托 检测依据 委托单位电话 地址邮编 设计砼强度等级桩型 施工桩长桩径（

南洲北路（瑞宝涌桥—广州大道）道路排水改造工程基桩声波透射法检测实施方案 广东省基础工程公司 guangdongfoudationengineeringcompany -1- 基桩声波透射法检测实施方案 根据《建筑基桩检测技术规范》jgj106—2003、广东省标准《建 筑地基基础检测规范》dbj—15-60——2008及穗建筑[2001]395号文 《转发省建设厅﹤广东省桩基工程质量检测技术规定﹥（试行）的通 知》，现提供基桩检测的详细施测方案。 一、工作内容及目的 对本工程的基桩进行超声波透射法检测，目的是检测桩笛结构完 整性 二、检测数量：本工程总桩数18根，检测数量为30%×18=6 根。 三、检测人员 现场由2~3名检测技术人员负责测试。 四、检测设备 检测仪器设备采用武汉岩海公司生产的rs系列非金属声涌上检 测仪、双孔式的确换能器（35

个人资料整理，仅供个人学习使用 1/1 基桩声波透射法检测抽样签证表 工程名称 工程地点 根据《建筑建筑基桩检测技术规范》jgj106－2014的相关规定并结合本工程实际情况，经 各方研究决定抽选施工图中如下编号的工程桩进行声波透射法检测。 二0一七年十月二十一日 建设单位(公章)代表：设计单位(公章)代表： 施工单位(公章)代表：监理单位(公章)代表： 备注：按规范要求受检桩设计桩径d≤800mm埋设2根管，检测1个剖面，800mm1600mm埋设4根管，检测6个剖面。检测前请提前检查 声测管畅通情况并注满清水。

声波透射法检测基桩的应用 摘要：声波透射法检测基桩完整性是目前应用较为成熟的检测 技术。本文介绍声波透射法的原理、检测方法、判定依据，并结合 作者多年工程实践及检测实例，对基桩的主要缺陷种类进行了分 类，对检测、判断工作中的注意事项进行了总结。 关键词：声波透射法检测基桩完整性应用 一、声波透射法测桩简介 在现代工程建设中，将荷载传递至稳定深层土体中的桩基础是 既经济又安全且施工工艺成熟的基础工程，其质量高低将直接影响 结构的承载能力和使用寿命，现有基桩检测手段中，声波透射法准 确性较好、检测效率较高、技术成熟，应用较普遍。 二、声波透射法测桩的原理及方法 1、原理 当超声波在砼中传播遇到缺陷时，如裂缝、夹泥、空洞、蜂窝、 松散、强度低或集料不均匀等，声波将发生绕射、折射、反射，能 量衰减，声时增大，声速降低，波幅减小，波形畸变。 声波透射法检测桩身混凝土完整性正是利用声学参数的变

本文介绍了采用超声波(又简称声波)透射法进行灌注桩桩身完整性检测来控制工程质量,并对这种检测方法的原理、仪器、方法及在实际工程中检测的灌注桩进行分析探讨。

依据声波透射法的原理及测试方法,结合工程实例,确定缺陷的范围,试验证明该方法能有效检测混凝土缺陷及其位置。

基桩的声波透射法检测 1．基本原理及方法 混凝土是由多种材料组成的多相非匀质体。对于正常的混凝土，声波在其中传播的速度是有 一定范围的，当传播路径遇到混凝土有缺陷时，如断裂、裂缝、夹泥和密实度差等，声波要 绕过缺陷或在传播速度较慢的介质中通过，声波将发生衰减，造成传播时间延长，使声时增 大，计算声速降低，波幅减小，波形畸变，利用超声波在混凝土中传播的这些声学参数的变 化，来分析判断桩身混凝土质量。 声波透射法检测桩身混凝土质量，是在桩身中预埋2～4根声测管。将超声波发射、接收探 头分别置于2根导管中，进行声波发射和接收，使超声波在桩身混凝土中传播，用超声仪测 出超声波的传播时间t、波幅a及频率f等物理量，就可判断桩身结构完整性。 2．适用范围 声波透射法适用于检测桩径大于0.6m混凝土灌注桩的完整性，因为桩径较小时，声波换能 器与检测管的声耦合会引起较大的相对测试误差。

基桩的声波透射法检测 1．基本原理及方法 混凝土是由多种材料组成的多相非匀质体。对于正常的混凝土，声波在其中传播的速度是有 一定范围的，当传播路径遇到混凝土有缺陷时，如断裂、裂缝、夹泥和密实度差等，声波要 绕过缺陷或在传播速度较慢的介质中通过，声波将发生衰减，造成传播时间延长，使声时增 大，计算声速降低，波幅减小，波形畸变，利用超声波在混凝土中传播的这些声学参数的变 化，来分析判断桩身混凝土质量。 声波透射法检测桩身混凝土质量，是在桩身中预埋2～4根声测管。将超声波发射、接收探 头分别置于2根导管中，进行声波发射和接收，使超声波在桩身混凝土中传播，用超声仪测 出超声波的传播时间t、波幅a及频率f等物理量，就可判断桩身结构完整性。 2．适用范围 声波透射法适用于检测桩径大于0.6m混凝土灌注桩的完整性，因为桩径较小时，声波换能 器与检测管的声耦合会引

在介绍声波透射法检测桩基完整性原理的基础上,结合某工程的钻孔灌注桩检测工作的实例,来浅析声波透射法在基桩完整性检测的应用。

声波透射法是钻孔灌注桩完整性无损检测方法中的一种，因其机理明确、设备简单、使用方便、检测准确可靠，能非破坏性地检测钻孔灌注桩完整性、均匀性，因而被广泛应用于公路、铁路等领域。本文写于2015年，作者在某高速公路项目基桩质量检测中担任技术负责人。

报告编号第1页共12页 基桩声波透射法检测报告 报告编号 工程名称： 检测地点： 单位名称 日期 报告编号第2页共12页 工程名称: 委托单位: 勘察单位: 设计单位: 施工单位： 监理单位: 检测单位: 说明：1、报告无骑缝章及检测报告专用章无效； 2、报告复印无效； 3、报告无检测人、编写、校核、审核、批准签名无效； 4、报告涂改无效； 5、本报告复议期为十五天。 检测单位地址：xxxx 检测单位资质证书编号：xx 邮政编码：xx电话：xx 报告编号第3页共12页 目录 1工程概况...................................................4 2检测概述..........................

数据处理结果输出 室内计算机 .一、检测仪器设备、基本原理和标准 1、仪器设备 检测仪器设备采用武汉岩海rs-st01d(p)数字超声仪，包括双孔换能器、孔口深度滑轮。 数据自动连续采集。仪器设备及现场联接如图1。 图1基桩超声波检测示意图 2、基本原理 超声波透射法检测桩身结构完整性的基本原理是:由超声脉冲发射源在砼内激发 高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动 特性；当砼内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时， 产生波的透射和反射，使接收到的透射波能量明显降低；当砼内存在松散、蜂窝、孔 洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特 性、频率变化及波形畸变程度等特征，可以获得测区范围内砼的密实度参数。测试记 录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内部存在缺陷 的

声波透射法 一、声波透射法原理： 基桩成孔后，灌注混凝土之前，在桩内预埋若干根声测管作为声波发射和接 收换能器的通道，在桩身混凝土灌注若干天后开始检测，用声波检测仪沿桩的纵 轴方向以一定的间距逐点检测声波穿过桩身各横截面的声学参数,然后对这些 检测数据进行处理、分析和判断,确定桩身混凝土缺陷的位置、范围、程度，从 而推断桩身混凝土的连续性、完整性和均匀性状况，评定桩身完整性等级。 二、仪器设备 超声仪：nm4b型非金属超声仪。仪器在检定周期内。 换能器：径向换能器 三、声测管埋设 1声测管为50mm镀锌钢管。 2声测管应下端封闭、上端加盖、管内无异物；声测管连接处应光滑过渡，管 口应高出桩顶1oomm以上，且各声测管管口高度宜一致。 3应采取适宜方法固定声测管，使之成桩后相互平行。 4声测管埋设数量为3根管。 检测剖面编号分别为1-2、1-3、2-3；根据设计

本文对应用超声波透射法检测桥梁基桩的检测要点进行了探讨,并给出混凝土缺陷类型与超声波参数对应关系。

文件控制代号：hajj3112-08 作业指导书 基桩声波透射法试验 控制状态：受控□非受控□ 持有者姓名： 编号： 编制： 审核： 批准： 2008-08-01发布2008-08-01实施 第一章、使用范围 1本方法适用于已预埋声测管的混凝土灌注桩桩身完整性检 测，判定桩身缺陷的程度并确定其位置。 第二章、仪器设备 2.1声波发射与接收换能器应符合下列要求： 1）圆柱状径向振动，沿径向无指向性； 2）外径小于声测管内径，有效工作段长度不大于150mm； 3）谐振频率为30～50khz； 4）水密性满足1mpa水压不渗水 2.2声波检测仪应符合下列要求： 1）具有实时显示和记录接收信号的时程曲线以及频率测量或 频谱分析功能。 2）声时测量精度优于或等于0.5μs，声波幅值测量相对误差
