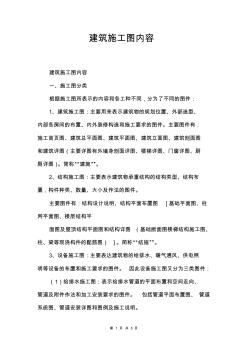

第 1 页 共 5 页 建筑施工图内容 特 征码 标签 特征码 ] 建筑施工图内容 一、施工图分类 根据施工图所表示的内容和各工种不同，分为了不同的图件： 1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、 内部各房间的布置、内外装修构造和施工要求的图件。主要图件有： 施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图 和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨 厕详图）。简称“建施”。 2、结构施工图：主要表示建筑物承重结构的结构类型、结构布 置，构件种类、数量、大小及作法的图件。 主要图件有：结构设计说明、结构平面布置图 [基础平面图、柱 网平面图、楼层结构平 面图及屋顶结构平面图和结构详图 （基础断面图楼梯结构施工图、 柱、梁等现浇构件的配筋图） ]。简称“结施”。 3、设备施工图：主要表达建筑物的给排水、暖气通风、供电照 明等设备的布置和施工要求
