金属线槽、桥架安装施工工艺标准 1.适用范围 适用 ***** 公司承接施工的工程。 2.编制依据 根据现行电气施工验收规范、质量检验标准、国家安装标准图集。 3. 范围 本工艺标准适用于建筑物内金属线槽、金属桥架安装工程。 4. 施工准备 4.1. 施工器具准备 4.1.1. 电工工具、电锤、电钻、卷尺、粉丝袋。 4.1.2. 流动配电箱、移动电缆盘、经纬仪、水平仪、绝缘表、万用表、高凳、 梯子、电焊机等。 4.1.3. 接地（接零）电缆桥架保护接地（接零）线敷设正确，连接紧 密牢固，接地（接零）线截面选用正确。 接地（接零）线走向合理。 4.2. 材料准备 4.1.1. 各种规格电缆桥架的直线段、 弯通、桥架附件及支、吊架等材质、 规格、型号必须符合设计要求，注意电缆桥架安装所需的各种材料均 需使用镀锌材料。 4.1.2. 桥架产品包装箱内应有装箱清单、产品合格证和出厂检

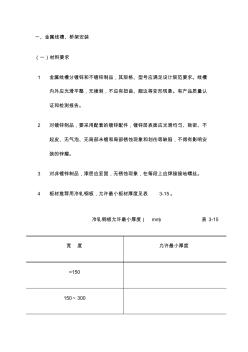

一、金属线槽、桥架安装 （一）材料要求 1 金属线槽分镀锌和不镀锌制品，其规格、型号应满足设计规范要求。线槽 内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。有产品质量认 证和检测报告。 2 对镀锌制品，要采用配套的镀锌配件，镀锌层表面应光滑均匀、致密、不 起皮、无气泡、无局部未镀和局部锈蚀现象和划伤等缺陷，不得有影响安 装的锌瘤。 3 对非镀锌制品，漆层应坚固，无锈蚀现象，在每段上应焊接接地螺丝。 4 板材推荐用冷轧钢板，允许最小板材厚度见表 3-15。 冷轧钢板允许最小厚度（ mm） 表 3-15 宽 度 允许最小厚度 <150 150～300 300～500 500～700 >700 5 支、吊架的结构应满足刚度、强度及稳定性的要求。 6 焊缝的机械性能不得低于本体材料的机械性能，焊缝表面均匀，不得有漏 焊、裂纹、夹渣、烧穿等缺陷。 （二）桥架敷设 1 空间布置 1) 依据配
